Cosa fa un rotore a vite singola in una pompa a cavità progressiva

A rotore a vite singola è il componente ad albero elicoidale che ruota all'interno di uno statore accoppiato per spostare materiale fluido o semisolido attraverso una pompa a cavità progressiva, o che spinge e fonde il materiale plastico in avanti all'interno di un cilindro di estrusione. La sua funzione principale è semplice: mentre il rotore gira, la scanalatura a spirale forma una cavità sigillata contro la parete circostante e questa cavità avanza lungo l'asse, trasportando con sé il materiale a una portata costante e a basse pulsazioni. Questa è la risposta diretta a ciò che fa la parte e tutto ciò che segue spiega come funziona, perché si usura e come selezionarne e mantenerne uno correttamente.

Nelle applicazioni con pompe, il rotore funziona insieme a a statore per pompe a cavità progressiva , un manicotto rivestito in elastomero che fornisce la superficie di tenuta. Nelle applicazioni di estrusione, la stessa geometria elicoidale funziona contro una parete del cilindro in metallo invece che contro uno statore in gomma. Entrambi i sistemi si basano sullo stesso principio di base: una geometria a spirale rotante che converte l'energia di rotazione in uno spostamento assiale costante del materiale.

Panoramica del prodotto e progettazione strutturale

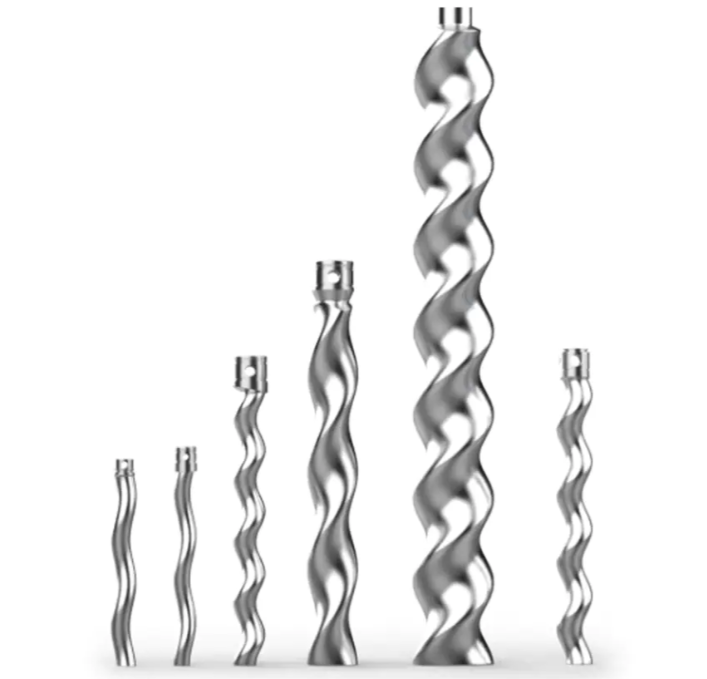

La fotografia seguente mostra una serie di rotori a vite singola di varie lunghezze e profili di passo, illustrando come lo stesso design fondamentale della spirale sia adattato a diverse capacità di flusso e dimensioni di applicazione, dalle unità di dosaggio compatte ai rotori più lunghi utilizzati in operazioni di trasferimento di volumi più elevati.

Ogni rotore è definito da un numero limitato di parametri geometrici che ne determinano le prestazioni: il diametro esterno della spirale, il passo (la lunghezza assiale di un giro elicoidale completo), l'eccentricità (lo spostamento tra l'asse del rotore e l'asse geometrico) e la profondità della scanalatura. Il diagramma isometrico riportato di seguito etichetta questi parametri su un modello di rotore semplificato per rendere la terminologia più facile da seguire durante la lettura di un disegno tecnico o di un catalogo di parti di ricambio.

Comprendere questi parametri è importante perché la modifica di uno qualsiasi di essi modifica le caratteristiche di flusso del rotore, il suo profilo di taglio e il suo modello di usura. Un passo più corto con una profondità della scanalatura minore tende ad adattarsi a compiti di pressione più elevata e flusso inferiore, mentre un passo più lungo con una scanalatura più profonda favorisce la movimentazione più delicata di materiali sensibili al taglio come i prodotti alimentari. Questo è il motivo sintomi del rotore a vite singola L'usura prematura è spesso riconducibile a una mancata corrispondenza tra la geometria originale e una condizione operativa modificata, piuttosto che a un difetto della parte stessa.

Come si sviluppa l'usura del rotore durante il funzionamento

All'interno di un estrusore di plastica, il rotore a vite singola spinge in avanti la materia prima e genera calore attraverso l'attrito mentre il materiale passa attraverso lo spazio tra la scanalatura a spirale e la parete interna del cilindro. Mentre la vite ruota, applica forza di taglio e pressione sul materiale, ammorbidendolo gradualmente e mescolandolo uniformemente prima che venga spinto verso la matrice ed estruso nella forma finita. La velocità della vite, la temperatura del cilindro e la pressione del sistema influenzano direttamente l'efficienza del processo e influenzano allo stesso modo la velocità con cui si usura la superficie del rotore.

In un ambiente di lavoro ad alta temperatura, l'usura del rotore generalmente deriva da quattro fonti sovrapposte. Innanzitutto, la temperatura elevata ammorbidisce il materiale stesso del rotore, intensificando l'attrito contro la parete della canna e producendo usura termica. In secondo luogo, il movimento relativo tra il rotore e la canna, il materiale e le altre superfici di contatto durante la rotazione produce nel tempo una normale usura meccanica. In terzo luogo, impurità come additivi o umidità residua nel materiale lavorato possono corrodere la superficie del rotore e accelerarne il degrado. In quarto luogo, la geometria del rotore, la selezione dei materiali e la precisione di produzione influiscono fin dall'inizio sulla sua resistenza a tutto quanto sopra.

Il grafico a barre orizzontali riportato di seguito presenta un confronto generale ed illustrativo di quanto fortemente ciascuno di questi quattro fattori contribuisce tipicamente all'usura complessiva del rotore in condizioni di funzionamento prolungato ad alta temperatura. È inteso come una guida concettuale piuttosto che come una statistica misurata da ogni singola installazione, poiché le proporzioni effettive dell'usura variano in base al materiale, alla velocità e alla cronologia della manutenzione. Anche così, l’ordinamento relativo è coerente con la comune esperienza sul campo: l’usura termica e meccanica tende a prevalere, mentre i fattori corrosivi e legati alla progettazione agiscono come cause contribuenti piuttosto che come cause primarie. Riconoscere quale fattore è più attivo in un dato sistema aiuta a determinare se la soluzione prioritaria è un aggiornamento del rivestimento, un miglioramento del raffreddamento o una revisione della geometria.

Selezione dei materiali e rivestimenti resistenti all'usura

Il controllo dell'usura su un rotore a vite singola inizia con la scelta del materiale. Gli acciai legati o le leghe speciali resistenti alle alte temperature, all'usura e alla corrosione sono il punto di partenza standard per i rotori destinati a funzionare continuamente in condizioni difficili. Oltre al materiale sfuso, il trattamento superficiale gioca un ruolo altrettanto importante nel prolungare la durata di servizio.

Rivestimenti superficiali

L'applicazione di rivestimenti resistenti all'usura come carburo di tungsteno o nitruro di silicio sulla superficie del rotore aumenta la durezza superficiale e migliora la resistenza all'usura sia meccanica che termica, il che è particolarmente utile nelle linee di estrusione a servizio continuo.

Ottimizzazione della geometria

L'ottimizzazione dei parametri geometrici come l'angolo dell'elica, il passo e la profondità della scanalatura riduce la durata del contatto del materiale con la superficie del rotore e riduce la forza di taglio in ogni singolo punto, il che a sua volta riduce la concentrazione di usura localizzata.

Miglioramento del sistema di raffreddamento

Il rafforzamento del sistema di raffreddamento aiuta a garantire che il rotore e il cilindro siano raffreddati efficacemente durante il funzionamento ad alta temperatura, mantenendo la temperatura di lavoro entro un intervallo stabile e riducendo l'usura termica a lungo termine.

Il grafico radar seguente mette a confronto quattro approcci alla progettazione del rotore in cinque dimensioni prestazionali su scala relativa, offrendo un quadro concettuale per la valutazione accessori per pompe a vite e opzioni di aggiornamento del rotore piuttosto che un rapporto su ogni singolo prodotto testato. Dimostra che un rotore rivestito e con geometria ottimizzata generalmente ottiene punteggi più alti in termini di resistenza all’usura e durata, mentre un rotore standard non rivestito rimane una scelta ragionevole per applicazioni più leggere o intermittenti. Leggendo i cinque assi insieme, piuttosto che ogni singolo punto isolato, si ottiene il quadro più chiaro di dove un dato progetto scambia un vantaggio con un altro. Questo tipo di confronto è molto utile nelle prime fasi del processo di specifica, prima che l'accoppiamento rotore-statore venga finalizzato per un compito particolare.

Applicazioni industriali dei rotori a vite singola

I rotori a vite singola e le pompe costruite attorno ad essi sono utilizzati in un'ampia gamma di settori perché il principio di spostamento a spirale sottostante gestisce un ampio spettro di viscosità e tipi di materiali con un taglio relativamente basso rispetto ad altre tecnologie di pompa. A pompa a vite verticale la configurazione viene spesso scelta dove lo spazio sul pavimento è limitato o dove l'alimentazione per gravità semplifica il carico, mentre le configurazioni orizzontali rimangono comuni nelle linee di processo continue.

• Gli impianti di trattamento delle acque ambientali utilizzano sistemi di pompe a vite per spostare i fanghi e l'acqua trattata in modo affidabile e a basse pulsazioni
• A pompa a coclea per acque luride la configurazione gestisce le acque reflue urbane e industriali contenenti solidi senza eccessivi intasamenti
• A pompa a coclea per fanghi è comunemente specificato per il trasferimento dei fanghi disidratati o ispessiti negli impianti di trattamento
• A pompa a coclea per alimenti la variante, costruita con materiali e finiture di qualità alimentare, trasferisce delicatamente prodotti alimentari viscosi o contenenti particelle
• I processi del settore chimico, della carta e della pasta di legno, petrolchimico ed energetico si basano sullo stesso principio del rotore e dello statore per un dosaggio e un trasferimento coerenti

Come a produttore di pompe a vite fornendoli entrambi completi pompe monovite e individuale pezzi di ricambio per pompe a cavità progressiva , l'adattamento del materiale e del rivestimento del rotore al settore specifico è una parte di routine del processo di specifica, poiché un rotore adatto al funzionamento dei fanghi abrasivi non è automaticamente la scelta giusta per il trasferimento di prodotti alimentari.

Questa illustrazione riflette un modello generale osservato in tutte le industrie di processo: le applicazioni che coinvolgono solidi abrasivi, come il trasferimento di fanghi e le attività chimiche o petrolchimiche, richiedono una maggiore resistenza all'usura del rotore rispetto ad applicazioni più delicate come il trasferimento di prodotti alimentari o la gestione di acque pulite. Questo è esattamente il motivo per cui la scelta del materiale del rotore e del rivestimento dovrebbe sempre essere adattata al servizio specifico piuttosto che trattata come una decisione valida per tutti, e perché la consultazione con il fornitore della pompa durante la specifica tende a prevenire successivi problemi di usura prematura.

Pratiche operative che prolungano la durata utile del rotore

Al di là della scelta dei materiali e dei rivestimenti, la disciplina operativa quotidiana ha un effetto misurabile sulla durata in servizio di un rotore a vite singola. Le seguenti pratiche sono ampiamente riconosciute nel settore delle pompe a cavità progressiva e dell'estrusione come metodi efficaci per rallentare la progressione dell'usura.

1. Utilizzare l'estrusore o la pompa rispettando rigorosamente le procedure nominali, evitando condizioni di sovraccarico e cicli di avvio-arresto frequenti e non necessari
2. Pianificare controlli di manutenzione regolari per valutare l'usura del rotore, del cilindro o dello statore e sostituire i componenti gravemente usurati prima che compromettano la qualità a valle
3. Pulire regolarmente il rotore e il suo alloggiamento per rimuovere impurità e residui attaccati che potrebbero altrimenti accelerare l'usura corrosiva
4. Applicare una lubrificazione adeguata alla superficie di contatto tra il rotore e l'alloggiamento per ridurre l'usura dovuta all'attrito
5. Mantenere una qualità costante delle materie prime, evitando materie prime con impurità eccessive o dimensioni delle particelle irregolari che aumentano l'usura abrasiva
6. Controlla con precisione il sistema di riscaldamento e raffreddamento per evitare sbalzi di temperatura eccessivi che stressano il materiale del rotore

Il grafico a linee seguente illustra, in termini generali, come pratiche di manutenzione coerenti tendono a influenzare l'usura cumulativa del rotore per un periodo di funzionamento prolungato rispetto a una manutenzione minima o irregolare. Viene presentata come una tendenza concettuale piuttosto che come dati misurati da un'unità specifica, poiché le curve di usura effettive dipendono fortemente dall'abrasività del materiale, dal controllo della temperatura e dal ciclo di lavoro. Anche così, il divario crescente tra le due linee nel tempo riflette un modello comunemente riportato in tutto il settore: le differenze di usura nella fase iniziale sono piccole, ma si aggravano in modo significativo quanto più a lungo un rotore con scarsa manutenzione rimane in servizio continuo. Questo è uno degli argomenti più chiari a favore dell'inserimento di un programma di ispezione di routine in qualsiasi piano di manutenzione di pompe o estrusioni anziché reagire solo dopo che si è verificato un guasto. Le strutture che monitorano le tendenze dell'usura nel tempo sono generalmente in una posizione migliore per pianificare la sostituzione del rotore in modo proattivo piuttosto che subire tempi di fermo macchina non pianificati.

Informazioni su Jingjiang Meijia Pump Industry Co., Ltd.

Jingjiang Meijia Pump Industry Co., Ltd. si trova al numero 36 di Xintai Road, zona di sviluppo economico e tecnologico di Jingjiang, provincia di Jiangsu. L'azienda è impegnata nella produzione, vendita e assistenza post-vendita di pompe monovite e pezzi di ricambio per pompe monovite, con un team di ingegneri esperto nella progettazione, produzione e ispezione di set completi di pompe a vite.

I prodotti per pompe monovite Meijia presentano una gamma strutturale completa, diverse opzioni di configurazione e specifiche complete adatte ad applicazioni incentrate sulla durata. Sono utilizzati nel trattamento ambientale delle acque, nella lavorazione chimica, nella carta e nella pasta di legno, nelle operazioni del settore alimentare e farmaceutico, petrolchimico ed energetico. Come a produttore di pompe a vite , Meijia Pump Industry fornisce anche accessori universali compatibili con un'ampia gamma di sistemi di pompe a vite singola, supportati dalla capacità produttiva e dall'esperienza tecnica intesa a fornire prestazioni stabili per i suoi prodotti.

Il centro di assistenza post-vendita dell'azienda mantiene un team di ingegneri a disposizione per supportare i clienti con il follow-up tecnico dopo l'installazione. Nel confronto a lungo termine tra diversi ambienti e condizioni di lavoro, gli utenti hanno riferito che le pompe monovite Meijia continuano a funzionare in modo affidabile anno dopo anno. Jingjiang Meijia Pump Industry accoglie visite e scambi tecnici da parte di partner di tutto il settore.

Domande frequenti

D1: Cosa causa l'usura prematura di un rotore a vite singola?

L'usura prematura è generalmente causata da una combinazione di temperatura operativa elevata, attrito meccanico contro il cilindro o lo statore, impurità nel materiale lavorato e una mancata corrispondenza della geometria o del rivestimento con il servizio specifico.

Q2: Come faccio a sapere se è necessario sostituire un rotore a vite singola?

Gli indicatori comuni includono una portata ridotta, aumento del rumore o delle vibrazioni durante il funzionamento, letture incoerenti della pressione e vaiolature o scanalature superficiali visibili durante l'ispezione di routine.

D3: È possibile utilizzare lo stesso design del rotore per applicazioni alimentari e fognarie?

Generalmente non senza aggiustamenti; il rotore di una pompa a coclea per alimenti richiede materiali e finiture di qualità alimentare, mentre un rotore di una pompa a coclea per acque reflue o fanghi viene generalmente specificato con rivestimenti e geometrie diversi adatti ai solidi abrasivi.

Q4: Con quale frequenza è necessario ispezionare un rotore a vite singola?

La frequenza delle ispezioni dipende dalla gravità del servizio, ma si consigliano controlli visivi e dimensionali di routine durante gli intervalli di manutenzione programmata per individuare le tendenze dell'usura prima che influenzino la qualità del risultato.

D5: I pezzi di ricambio della pompa monovite sono intercambiabili tra i vari marchi?

La compatibilità dimensionale varia in base al produttore, quindi i pezzi di ricambio per le pompe a cavità progressiva, inclusi rotori e statori, devono corrispondere alle specifiche della pompa originale o essere confermati con il fornitore prima di ordinare.
